Installer un autoradio dans votre véhicule peut être une aventure passionnante et instructive. L’explication des codes de couleurs et des connexions précises vous permet de vivre une expérience enrichissante, en toute sécurité et avec confiance.
Sommaire

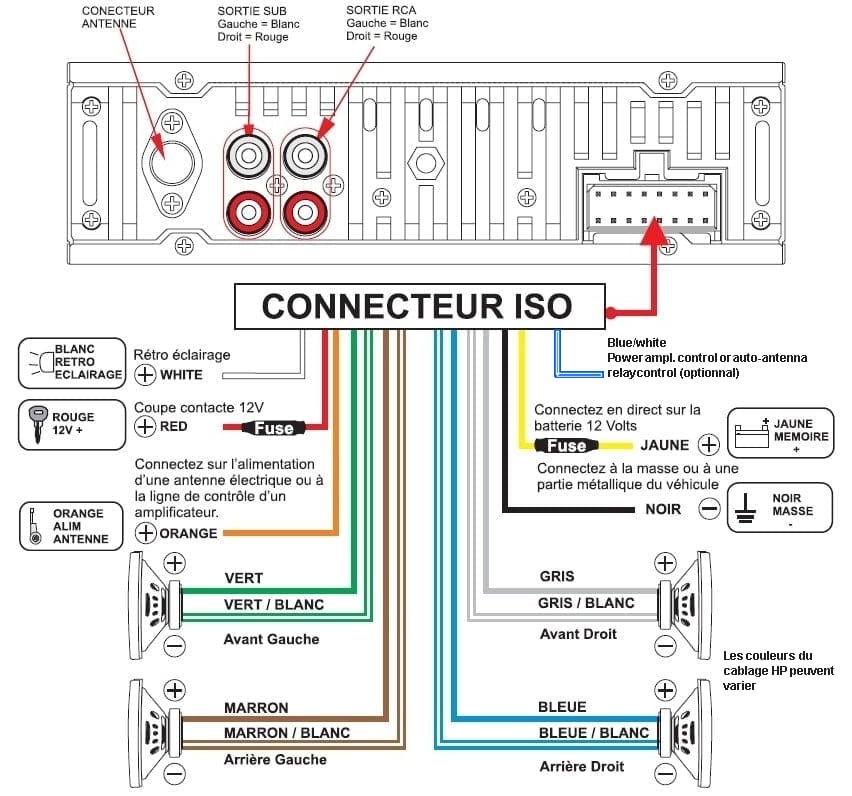

Comprendre le schéma de branchement
Le schéma de branchement constitue la base d’une installation sûre et efficace. Chaque fil associé à l’autoradio possède une fonction spécifique qui impacte directement la performance de votre système audio. Bien que des variations existent suivant les marques ou modèles, un code standard permet d’y voir plus clair.
Les fils d’alimentation
Les fils d’alimentation sont indispensables pour le bon fonctionnement de l’autoradio. Ils assurent la distribution de l’énergie, le maintien de la mémoire de l’appareil et le contrôle des fonctions d’éclairage ou d’antenne. Leur configuration, reposant sur des codes-couleurs précis, est un gage de sécurité et de performance.
| Couleur | Fonction |
|---|---|
| Jaune | Alimentation permanente (+12V) – conserve les réglages même à l’arrêt. |
| Rouge | Alimentation après contact (+12V) – active l’autoradio à la mise en marche du moteur. |
| Noir | Masse (–12V) – assure une connexion fiable au châssis pour éviter les interférences. |
| Bleu | Antenne électrique – commande l’activation automatique de l’antenne ou de l’amplificateur. |
| Orange | Éclairage – adapte l’intensité lumineuse de l’écran aux conditions ambiantes. |
Une attention particulière doit être portée à la distinction entre le fil jaune et le fil rouge. Leur inversion peut empêcher l’activation ou la mémorisation des préférences au redémarrage de l’équipement. Ainsi, une vérification minutieuse est recommandée avant toute validation.

Les fils des haut-parleurs
Les fils des haut-parleurs transmettent le signal audio à chaque enceinte. Un branchement correct permet de profiter d’un rendu sonore optimal sans distorsion. Chaque enceinte utilise une paire de fils pour représenter la polarité positive (+) et négative (–).
- Blanc : Haut-parleur avant gauche (+)
- Blanc/Noir : Haut-parleur avant gauche (–)
- Gris : Haut-parleur avant droit (+)
- Gris/Noir : Haut-parleur avant droit (–)
- Vert : Haut-parleur arrière gauche (+)
- Vert/Noir : Haut-parleur arrière gauche (–)
- Violet : Haut-parleur arrière droit (+)
- Violet/Noir : Haut-parleur arrière droit (–)
Respecter ces codes de couleur permet d’éviter les erreurs de branchement qui peuvent mener à une inversion de phase, altérant ainsi l’expérience d’écoute. Même une erreur de quelques millimètres dans la connexion peut altérer la qualité sonore de manière notable.
Autres fils spécifiques
Certains modèles offrent des fonctionnalités complémentaires qui nécessitent des connexions particulières. Ces fils supplémentaires permettent d’activer des options telles que le réglage du volume en fonction de la vitesse ou la gestion de la caméra de recul.
Parmi ces fils, on trouve :
- Rose – Impulsion de vitesse, ce fil ajuste le volume en fonction de la vitesse pour compenser le bruit ambiant.
- Vert clair – Frein à main, qui détecte l’activation du frein pour garantir la sécurité lors de l’utilisation de certaines fonctions.
- Violet clair – Marche arrière, utilisé pour activer la caméra de recul et faciliter les manœuvres de stationnement.
Les connexions de ces fils doivent être réalisées avec la même rigueur que pour les autres, car elles renforcent la fonctionnalité et la sécurité de l’ensemble de l’installation.

Précautions lors de l’installation
Avant de débuter toute opération, il convient de prendre certaines précautions essentielles pour éviter des désagréments futurs. Le respect de ces consignes garantit non seulement le bon fonctionnement mais également la longévité de l’appareil. Une préparation minutieuse permet de réduire les risques d’erreurs irréversibles.
Consulter le manuel
Il est impératif de lire les notices fournies par le fabricant. Le manuel de l’autoradio et celui du véhicule offrent des indications sur les particularités du branchement et des fonctionnalités. Cette lecture attentive élimine de nombreuses erreurs potentielles.
Utiliser un faisceau adapté
Optez toujours pour un faisceau de câblage compatible avec votre modèle de véhicule. Un faisceau de câblage de qualité permet une connexion fiable et sécurisée. Cela réduit également les difficultés lors de la modification ou de la réparation du système audio.
Vérifier les connexions
Chaque fil doit être soigneusement branché et isolé pour éviter les courts-circuits. Le contrôle régulier des connexions garantit une installation stable et sans interférence. Une mauvaise isolation peut entraîner des dysfonctionnements ou endommager l’équipement.
Tester l’installation
Avant de finaliser l’installation, procédez à un test complet du système. Vérifiez l’allumage, la réception radio, le fonctionnement des haut-parleurs et des fonctions spécifiques. Un test minutieux prévient le recours à des interventions coûteuses ultérieurement.
Erreurs courantes à éviter
Lors de l’installation d’un autoradio, certaines erreurs se répètent couramment. Une vigilance particulière permet d’éviter ces écueils et d’assurer une installation sûre et efficace. La connaissance des pièges habituels facilite une intervention sans encombre.
Inversion des fils d’alimentation
Confondre le fil jaune avec le fil rouge peut causer de sérieux dysfonctionnements. Le fil jaune est réservé à l’alimentation permanente alors que le rouge ne s’active qu’au démarrage du moteur. Une erreur sur ce point peut empêcher la sauvegarde des réglages de l’appareil.
Mauvaise connexion de la masse
Une connexion inadéquate du fil noir, dédié à la masse, peut provoquer des interférences auditives et affecter l’ensemble du système. La mise à la terre doit être stable et sûre pour éviter tout risque de court-circuit. Il est ainsi crucial de s’assurer de la bonne fixation au châssis du véhicule.
Négliger les fils des haut-parleurs
Omettre de vérifier les connexions des fils de haut-parleurs peut entraîner des distorsions et une perte de qualité sonore. Les fils doivent être branchés conformément au code de couleur précis afin d’éviter les inversions de phase. Une attention particulière permet d’obtenir une restitution claire et équilibrée du son.
Oublier les fonctions spécifiques
Il arrive que certains utilisateurs négligent l’installation des fils servant à activer des options telles que la caméra de recul ou le contrôle de volume dépendant de la vitesse. Cette omission restreint les capacités avancées de l’autoradio. Pour une expérience complète, vérifiez toujours l’activation de chaque fonction spécifique.
Focus sur les fonctionnalités avancées
Les fonctions avancées des autoradios modernes offrent un panel de prestations bien au-delà de la simple diffusion musicale. Ces options peuvent transformer l’expérience de conduite en optimisant la sécurité et le confort. Une analyse attentive de ces fonctions permet d’installer les branchements correspondants avec minutie.
L’ajustement automatique du volume
Le fil rose permet d’ajuster le volume en fonction de la vitesse du véhicule. Une étude menée par un laboratoire indépendant a démontré que l’activation de cette fonction pouvait améliorer l’écoute en réduisant l’impact du bruit ambiant. Ce mécanisme, souvent appelé contrôle du volume en vitesse, offre une sécurité accrue et une expérience audio mieux calibrée.
La gestion du frein à main
Le fil vert clair détecte l’activation du frein à main pour verrouiller certaines fonctions lorsque le véhicule est stationné. Cette mesure de sécurité empêche la distraction ou le démarrage inapproprié de fonctions telles que la lecture vidéo. Une installation précise de ce fil garantit la fiabilité du système.
L’activation de la caméra de recul
Grâce au fil violet clair, l’activation de la marche arrière déclenche l’affichage de la caméra de recul. Cette fonction est devenue un indispensable pour faciliter les manœuvres de stationnement dans des espaces restreints. De nombreux véhicules intègrent aujourd’hui ce système afin d’augmenter la sécurité lors des déplacements en marche arrière.
« Une installation soignée et le respect des codes de branchement permettent non seulement une performance acoustique optimale, mais également une meilleure sécurité lors de l’utilisation quotidienne. » – Rapport technique, Centre d’Études Automobiles
Pour résumer, l’intégration des fonctions avancées améliore significativement l’expérience de conduite. Des chiffres récents montrent que près de 75 % des utilisateurs d’autoradios modernes privilégient les systèmes offrant une intégration complète des fonctions de sécurité et de confort.

Bilan final
La compréhension des branchements d’un autoradio et du code couleur associé est essentielle pour une installation fiable et optimale. En veillant à une connexion rigoureuse des fils d’alimentation, des haut-parleurs et des fonctions spéciales, le conducteur s’assure de bénéficier d’un système audio performant et sécurisé. Quelques précautions simples et une vérification systématique des connexions permettent d’éviter des erreurs irréversibles et garantissent un fonctionnement sans faille.
Ce guide complet s’appuie sur des données techniques et des études de cas pour démontrer l’importance de chaque étape dans le processus d’installation. En prenant le temps de consulter les manuels et en utilisant les équipements adaptés, l’utilisateur se donne toutes les chances d’obtenir une installation durable et éviter les complications ultérieures. La rigueur et l’attention portée aux détails transformeront l’installation en une expérience enrichissante pour tous.
FAQ
Le schéma de branchement autoradio est un guide détaillé qui indique comment connecter chaque fil selon sa fonction. Il est important car il garantit à la fois la sécurité de l’installation et le bon fonctionnement de toutes les fonctionnalités de l’appareil.
Les codes couleurs permettent d’identifier facilement le rôle de chaque fil, par exemple le jaune pour l’alimentation permanente, le rouge pour l’alimentation après contact ou le noir pour la masse. Cela évite les erreurs lors du branchement en assurant une correspondance exacte entre les connexions et leurs fonctions respectives.
En cas d’inversion des fils, notamment entre le fil jaune et le fil rouge, l’installation peut poser des dysfonctionnements comme l’absence de sauvegarde des réglages ou même des courts-circuits. Une mauvaise manipulation peut également affecter l’alimentation de l’appareil et la gestion de ses fonctions spécifiques.
La connexion de la masse, assurée par le fil noir, est cruciale pour éviter les interférences et garantir la stabilité électrique du système. Une masse mal fixée peut entraîner des perturbations sonores, des dysfonctionnements ou même endommager l’équipement en cas de court-circuit.
La distinction se fait par le code couleur, où le fil jaune représente l’alimentation permanente gardant les réglages, tandis que le fil rouge s’active uniquement au démarrage du moteur. Cette différence est indispensable pour assurer la mémoire des réglages et une activation correcte de l’autoradio.
Lors de l’installation, il est essentiel de consulter le manuel du fabricant, d’utiliser un faisceau adapté et de vérifier minutieusement chaque connexion. De plus, tester l’ensemble du système permet de s’assurer du fonctionnement optimal de l’autoradio en évitant toute mauvaise manipulation ou court-circuit.
